[美德康HVAC]系统应用中心连载（三）
“美德康”HVAC系统应用中心
前 言
西安美德康科技有限公司位于陕西省西安市高新区发展大道25号，建筑面积520㎡，空调面积约350㎡的办公型建筑，层高4.0m，建筑结构类型为钢结构，南侧外墙为双层玻璃幕墙，西侧外墙为空心砖墙，西外窗玻璃为双层玻璃，北侧窗墙比为60%。整幢建筑物无集中供暖及制冷，上层、下层及东户均无供暖制冷措施。
作为从事供热制冷十余年的企业，以提高办公环境热舒适性为出发点，充分响应“节能减排”号召，以空气源热泵作为冷、热源，风机盘管和毛细管型辐射供暖、冷系统为末端，打造“学习试验、体验交流、实际应用”为一体的多用途办公间。
目 录
第一篇 围护结构节能改造. - 4 -
1.1 围护结构节能改造目的. - 4 -
1.2 围护结构节能措施. - 4 -
第二篇 系统冷热源. - 4 -
2.1 冷、热负荷计算. - 4 -
2.2 冷热源设备--空气源热泵. - 4 -
2.3 系统原理. - 5 -
2.4 设备选型. - 6 -
第三篇 保温水箱的选用. - 6 -
3.1 水箱的运用初衷. - 6 -
3.2 水箱的分类. - 6 -
3.3 水箱的功能. - 6 -
3.4 水箱的容量选择. - 7 -
第四篇 水循环系统. - 7 -
4.1 水循环系统形式. - 7 -
4.2 循环水泵选型. - 8 -
第五篇 分布式循环系统. - 9 -
5.1 分布式循环系统优势. - 9 -
5.2 Metcon应用中心分布式循环系统介绍. - 9 -
第六篇 风机盘管末端系统. - 9 -
6.1 风机盘管工作原理. - 9 -
6.2 风机盘管种类. - 9 -
6.3 风机盘管控制方式. - 10 -
6.4 Metcon应用中心风机盘管型号及数量如下表：. - 10 -
6.5 风机盘管安装要点. - 10 -
6.6 同程式系统和异程式系统. - 10 -
第七篇 毛细管网辐射冷暖末端系统. - 11 -
7.1 毛细管网. - 11 -
7.2 毛细管网辐射冷暖末端系统优势. - 11 -
7.3 metcon毛细管网敷设状况. - 12 -
7.4 毛细管安装注意事项. - 12 -
第八篇 分集水器分室（区）调温系统. - 12 -
8.1 分集水器. - 12 -
8.2 Metcon应用中心分室（区）调温. - 12 -
8.3 分室（区）调温系统原理. - 12 -
第九篇 新风系统. - 13 -
9.1 确定新风量. - 13 -
9.2 Metcon应用中心新风改造. - 13 -
9.3 新风系统的作用. - 14 -
第十篇 气候补偿混水节能系统. - 16 -
10.1 工作原理. - 16 -
10.2 安装方式. - 16 -
10.3 控制逻辑. - 16 -
10.4 应用多样化. - 16 -
第十一篇 温湿度调节. - 16 -
11.1 温湿度的关系. - 16 -
11.2 露点温度的重要性. - 16 -
第十二篇 露点温度控制. - 18 -
第十三篇 室内温度无线采集系统. - 19 -
13.1 无线温度采集器. - 19 -
13.2 数据集中器. - 19 -
13.3 数据采集器. - 19 -
第十四篇 能耗监测系统. - 19 -
第十五篇 冷热量监测系统. - 20 -
第十六篇 变频调节系统. - 21 -
第十七篇 信息集采记录平台. - 21 -
17.1 平台组成. - 21 -
17.2 平台必要性. - 21 -
5.1 分布式循环系统优势
分布式循环系统可减少热媒输送过程中的无效电耗，在主机侧设计单泵闭式循环系统，热用户侧均会产生多余的资用压头，即循环水泵设计方法产生的无用电耗。
整体式循环系统，水泵所提供的动力是在总循环流量下实现的，而分布式循环系统，主机侧的水泵在总流量下，只提供部分动力扬程，其他的动力是在不同末端侧设置加压循环泵分流量下实现的。
5.2 Metcon应用中心分布式循环系统介绍
metcon应用中心使用一台功率1.5kw的主水泵保证热泵主机与风机盘管末端的循环，使用一台0.35kw的辅水泵保证毛细管网辐射冷暖末端系统的循环。减少了主水泵的扬程，降低了功率，节约了运行成本。
主水泵的启停与主机联动，辅水泵根据需求手动或远程开启，仅作为毛细管网内水循环的动力，功率较小，噪音也在可接受范围内。
风机盘管：是空调系统常用的末端设备，通过机组内的冷水或热水盘管将冷却或加热后的空气送入室内，使室内温度降低或升高，以满足人们的舒适性需求。
工作原理：机组内不断的再循环所在房间或室外的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
6.2.1 按形式分类：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等。
6.2.2 按排管数量分类：两排管和三排管；“排”指的是风机盘管表冷器铜管的排数，一般两排就是铜管两排，每排8根，一共16根铜管；三排就是铜管三排，每排8根，一共24根铜管。铜管根数越多，制冷效果越好。
6.2.3 按制式分类：两管制和四管制；两管制：普通风机盘管夏季走冷水制冷，冬季走热水制热。四管制：多用于一些比较豪华的场所，可以同时走冷水和热水，即可以根据需要有的房间制冷、有的房间取暖。
风机盘管的控制包括风机转速简单控制和室内温度控制两部分。
6.3.1 风机变速及启停的简单控制：
为调节风量，风机盘管的风机都采用高、中、低3档实现风机的转速控制，ON/OFF两个通断位置直接控制风机盘管的开启和关闭。但启停控制、风量调节通常只能使用者手动控制。
6.3.2 室内温度控制
室温控制是一个完全的负反馈温控系统，它由室温控制器及电动阀组成，通过调节冷、热水量而改变盘管的供冷或供热量，控制室内温度。
电动两通阀的优势：可变流量，电动阀与温控器配套使用时，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，室内温度达到设定值时，则通过风机盘管送自然风，减少管道内循环水流量。
电动两通阀的缺点：初期投资费用大，阀体开、合频繁时为易损件，易产生跑、冒、滴、漏等不良现象；若驱动器不工作或连续不断的上下走动时无法维修，必须更换整个驱动器，维护成本高，不适用于末端使用性质相同的建筑。

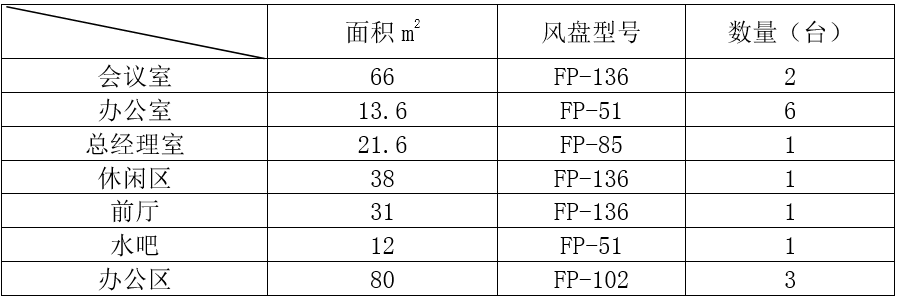

6.4 Metcon应用中心风机盘管型号及数量如下表：
风机盘管作为散热设备及制冷设备，在净风吹扫时，将热量或者冷量送入房间，在安装过程中最重要的考虑因素是安装位置。
在空气循环过程中，热风向上，冷风向下，并且在常识情况下，人体对温度需求为下热上冷，所以热风盘管安装在较低位置，冷风盘管安装在较高位置。
在供热系统中，管道及散热设备的分布结构分为同程系统和异程系统。同程系统中，热媒或冷媒介质流经每一组散热设备的路程远近是相同的，其阻力是相同的；异程系统中，热媒或冷媒介质流经每一组散热设备的路程远近不同，其阻力也不同。
在安装过程中，同程系统费时且管道总长度较长，因此造价较高。
异程系统省时省力造价低，在我国供暖系统建设初期较为常见，其最多的后患是供热系统运行中会导致管网热力不平衡，后期投入的平衡阀、调节阀等水力平衡设备已经将综合造价高于同程系统。
随着技术发展与人们对于生活水平的更高追求，如今同程系统越来越受欢迎。
