基于气候补偿的分布式循环系统

发布时间:20/03/16

系统概述

技术点:气候补偿技术与分布式循环技术

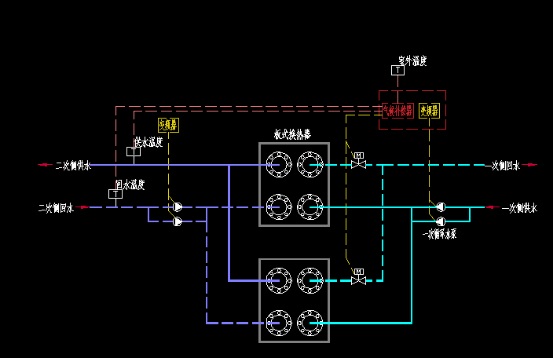

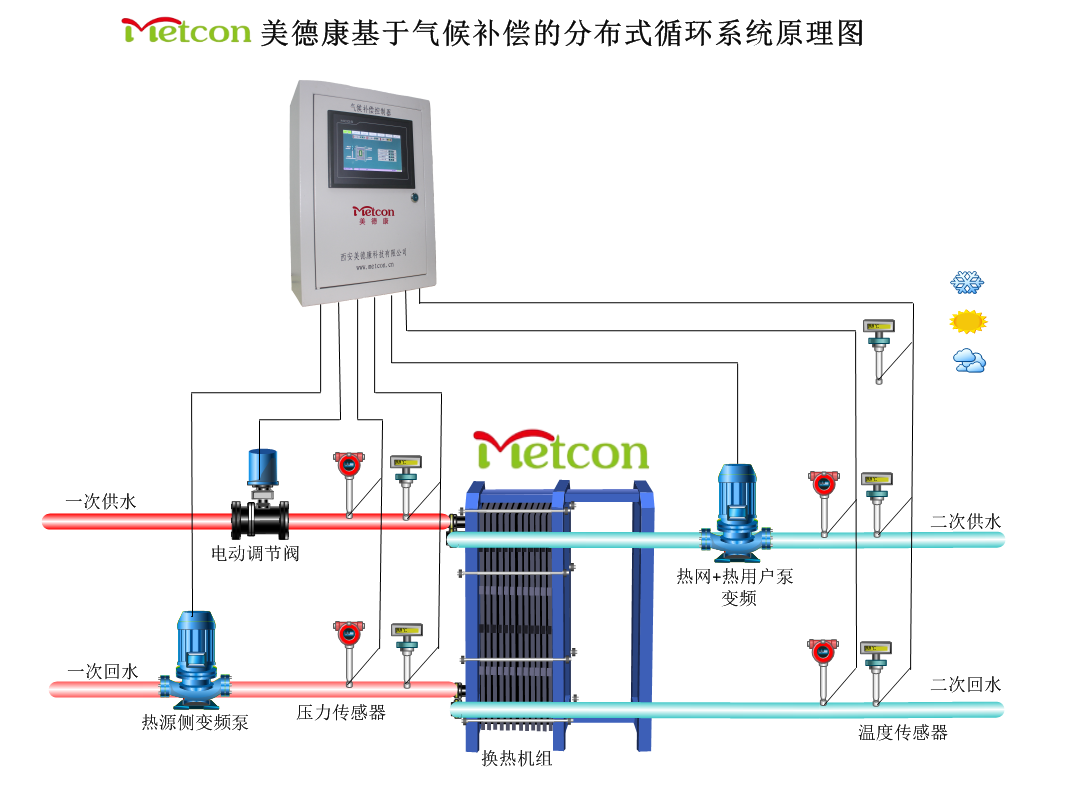

基于气候补偿技术,通过室外温度传感器将温度信息传递给气候补偿器,气候补偿器根据其固有的不同情况下的调节曲线,输出调节信号到电动调节阀,使系统供水温度--室外温度之间自动气候补偿,改变供回水混合比例,使输出水温符合调节曲线,避免造成能源浪费;

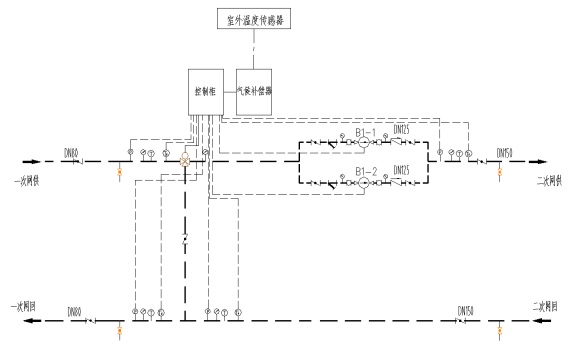

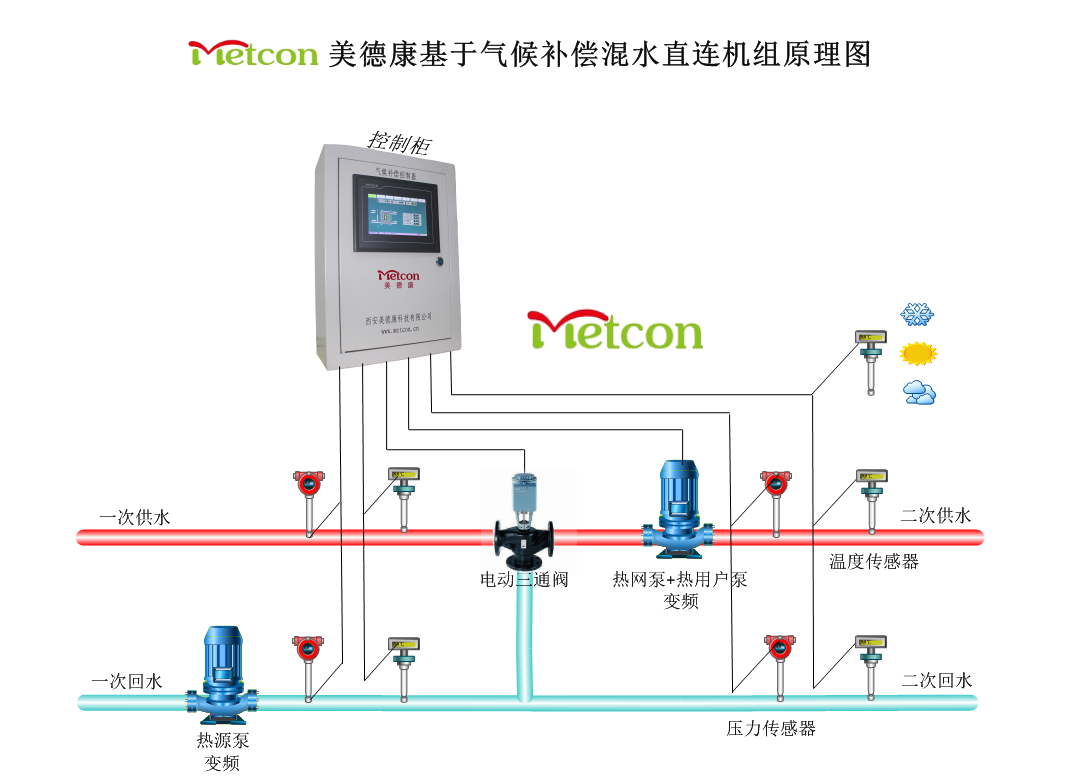

分布式循环系统将热媒输送动力一分为多,通过热源处的主循环泵,不同热媒接收点的沿程泵或混水泵(泵可加装变频调控装置),利用自控技术将传统供暖的质调节转变为动态变流量调节,实时改变循环水量,通过量调节控制,达到质调节的目的,维持热用户室内温度恒定、按需供热,最大化的节约能源。

基于气候补偿的分布式循环系统,改善近端热用户资用压头过高,远端热用户流量不足,流量调节后近端消耗的多余资用压头,远端热量不足等现象,降低输送管网的无效电耗,具有很大的节能潜力。

系统优势

◎根据室外环境温度与热用户需求温度,按气候补偿设定曲线自动控制供水温度,避免不必要的能源浪费;

◎消除管网在热媒输送过程中的无效电耗,进而提高了管网的输送效率;

◎减轻由于远近端用户由于调节不当,造成的远端用户流量不足,近端用户流量超标而引起的冷热不均现象;

◎一次网水温高、供回水温差大,循环水量小,使一次网水泵功率降低,从而降低了运行电耗;

◎一次网是大温差、小流量,因此一次网的管径小,管网造价低;

◎一次网的供回水压力受热用户采暖设备和系统最高点的制约程度明显降低,容易处理复杂地形和高层建筑的供热问题;

◎可通过提高一次网供热参数的方法提高供热量,因此较容易扩大供热面积;

◎可通过调节混水水量的大小获得不同的二次网供热参数,因此可在同一个供热系统中兼容各种采暖形式。


应用场景

◎传统热源处单设循环系统的改造升级(热源泵、热网泵、热用户混水泵各司其职,可自动调控,供热量自动调节);

◎ 供暖面积或半径较大,供暖主干线距离较长,外网分布较广等供热系统;

◎同一供热系统中,针对不同性质建筑物的不同供热要求而实现独立供热控制,如学校、医院、住宅、购物广场等;

◎同一供热区域中,针对不同性质的供热末端而实现独立控制,如散热器系统、风机盘管系统、地板采暖系统等;

◎区域热负荷变化大,需要调节和控制水力平衡的系统。
