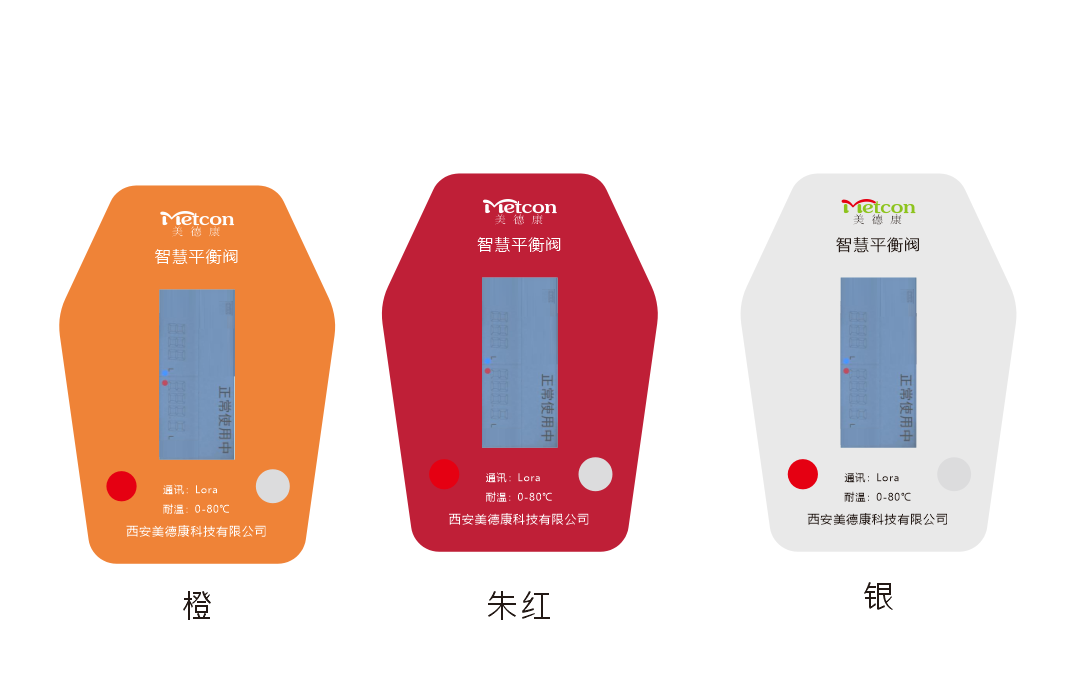

智慧平衡阀

发布时间:21/03/11

产品型号:MDK-IBVLS20/25

出品公司:美德康

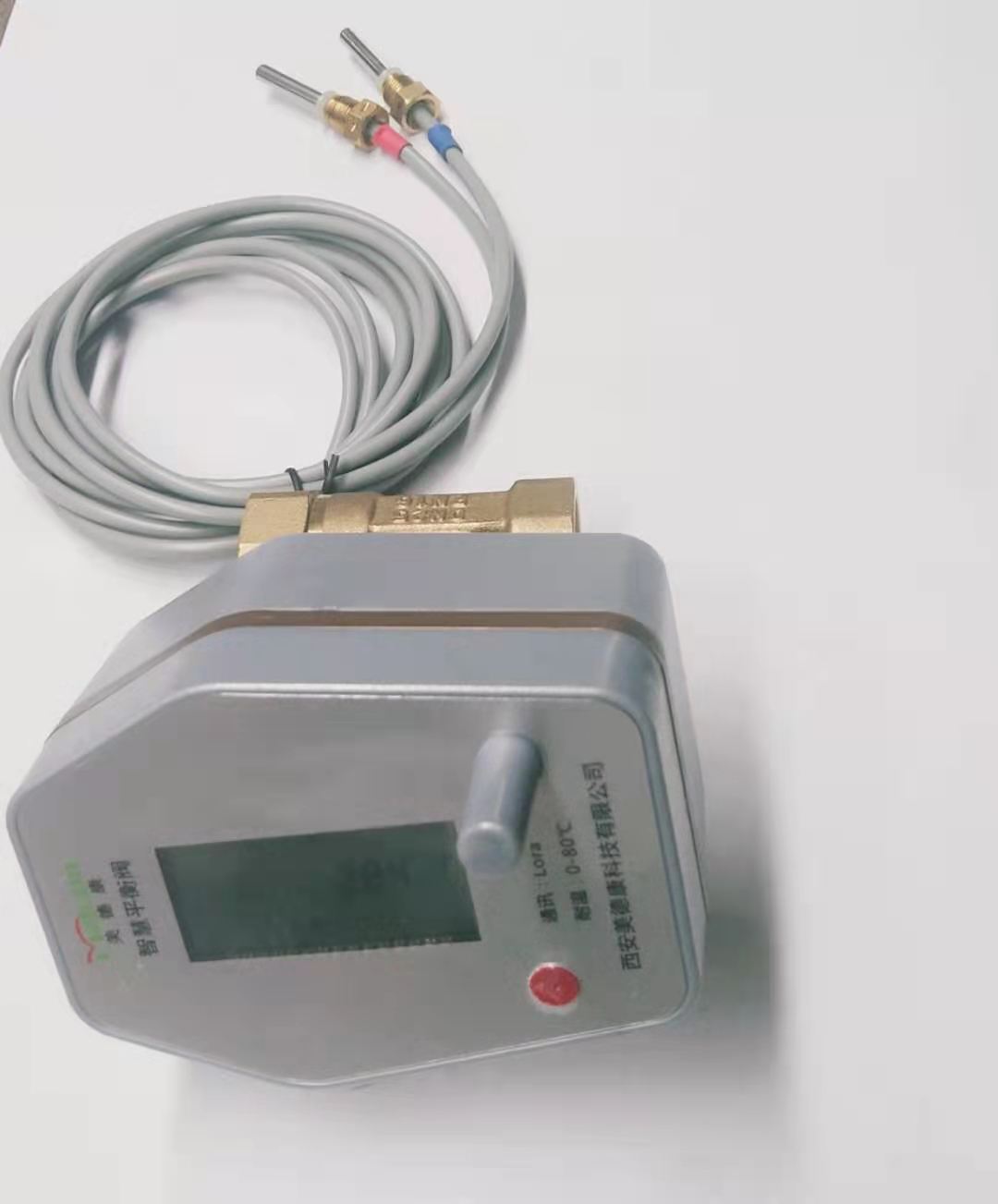

产品组成:

V型阀体,PT1000测温探头,电机、齿轮组、控制电路板和外壳

调节原理:



调节阀是可变的节流元件,过改变阀芯行程来改变阀的阻力系数,从而达到调节流量的目的。

随着阀杆的不断旋转,V形切口逐步的进入流道,进行小开度下的流量调节。V形球阀是通过改变阀芯球冠圆弧、阀芯的V形切口这两个要素与阀体的流道构成的不同开度下的流通面积来调节设备或管道的介质流量,其不同开度下的流通面积由阀体通道、V形切口和阀芯球冠底圆圆弧的面积组合而成。

技术参数:

1)  阀体流量特性曲线呈线性,阀门相对流量与相对行程呈直线关系,即单位相对行程变化引起的相对流量变化为定值。

2)  阀体材质:黄铜。

3)  V型球阀阀芯开有V形缺口,流通能力大,可调范围大、具有剪切力,能关闭严密等特点。

4)  控制电路板采用3.6V\1800mAh锂电池供电;控制3.0v直流电机来调节阀门。

5)  每30分钟采集一次PT1000测量的进水和回水温度。

6)  电路板带液晶显示屏,显示阀门的开关状态,回水温度,设置温度,电池电量。

7)  执行器壳体所有密封面采用NBR丁晴橡胶垫密封;与阀门连接支架和联轴器均采用金属材质,表面喷涂防腐保护。

8)  工作环境温度:-30~60℃;工作环境相对湿度≤90%(25)

9)  防护等级IP67
